Schot met weerhaken

Shenchi introduceert hoogwaardige schotkoppelingen met weerhaken, speciaal ontworpen voor het geleiden van slangen door apparatuurpanelen en tegelijkertijd voor een betrouwbare afdichting. Deze fittingen zijn gemaakt van messing, SUS304 en SUS316L roestvrij staal, bieden een sterke corrosieweerstand en zijn geschikt voor een breed scala aan werkomstandigheden.

Productstructuur

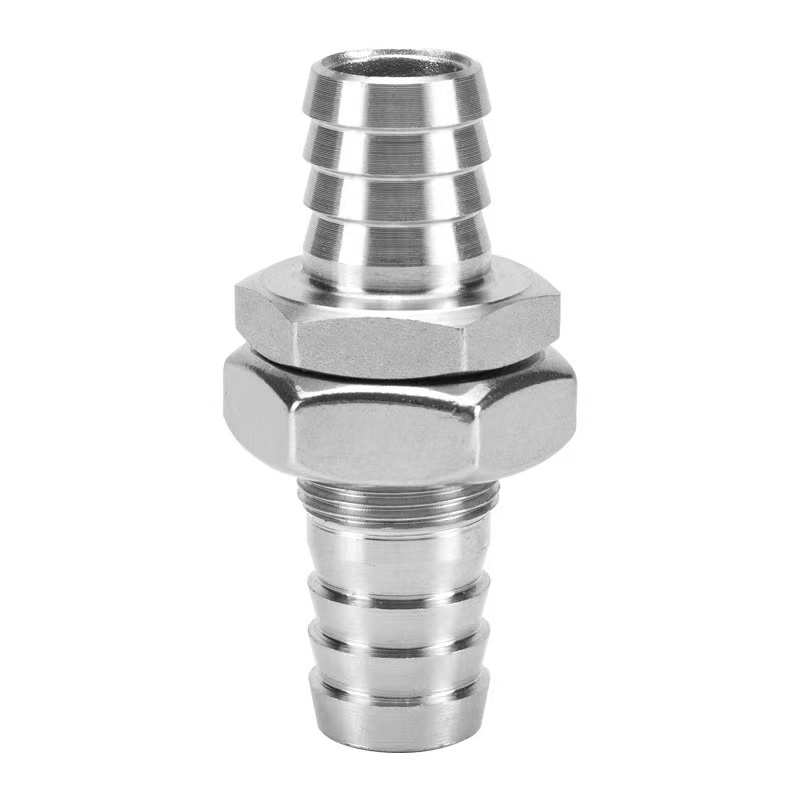

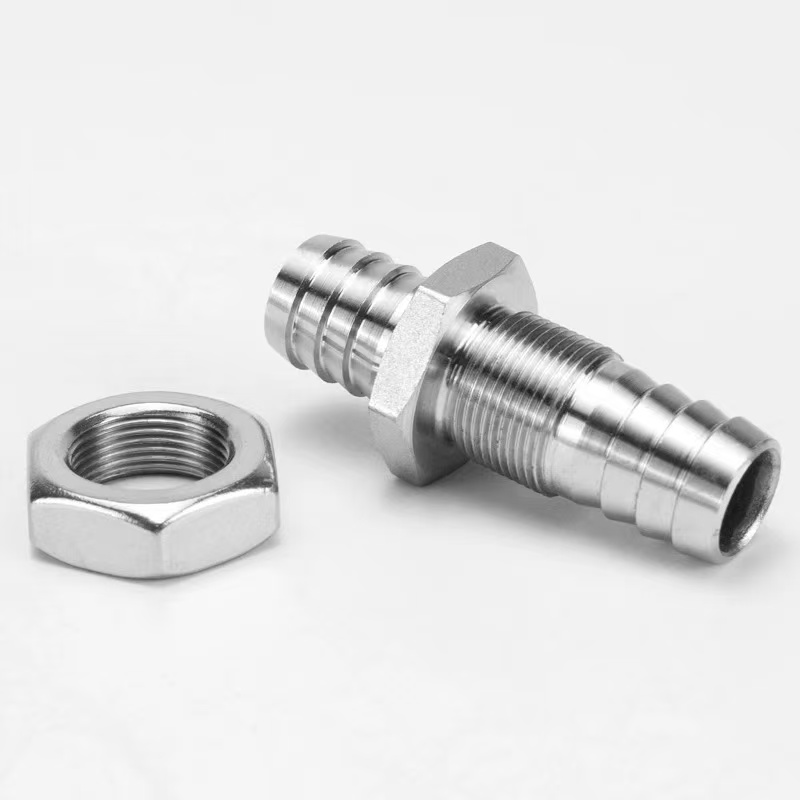

De structuur van de schotkoppeling met weerhaken omvat schotdraden, een borgmoer en slangaansluitingen met weerhaken. Tijdens de installatie is alleen een paneelgat nodig; het aandraaien van de moer voltooit het bevestigings- en afdichtingsproces.

Het uiteinde met weerhaken is voorzien van een antislipgroefontwerp, waardoor een veilige verbinding wordt gegarandeerd bij gebruik met een slangklem. Deze fittingen worden veel gebruikt in schakelkasten, waterbehandelingsapparatuur, medische instrumenten en andere aanverwante gebieden.

Productspecificaties

Structurele voordelen

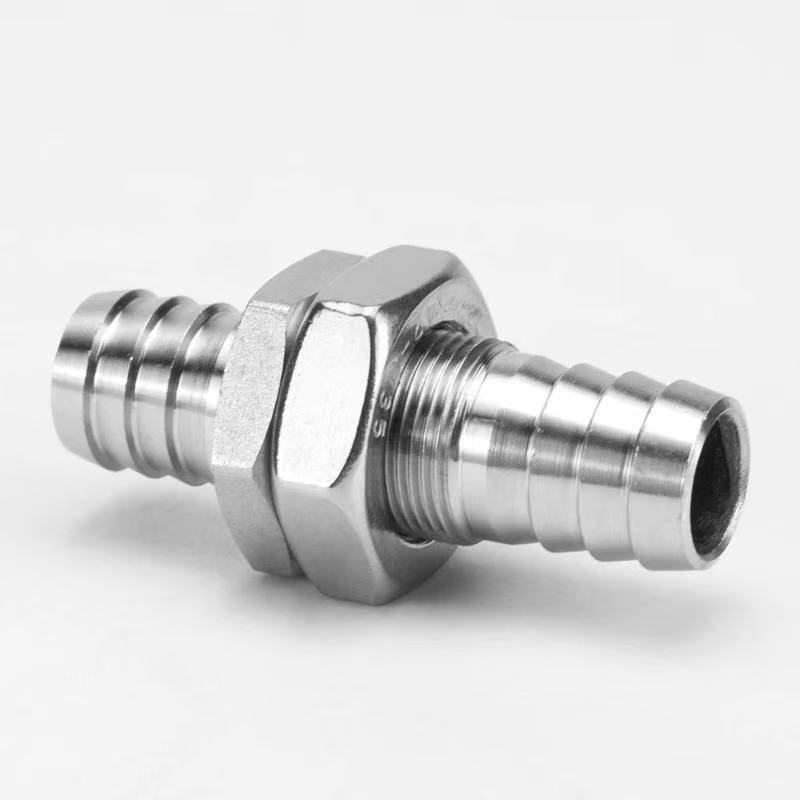

De Bulkhead Barbed Fitting is een pijpfitting die speciaal is ontworpen voor het geleiden van slangen door apparatuurpanelen, behuizingen of schotten en tegelijkertijd een vaste afdichting biedt. De hoofdstructuur omvat een schroefdraadgedeelte van het schot, een borgmoer, een afdichtingspakking en een slangaansluiting met weerhaken. Tijdens de installatie hoeft er alleen een gat met de overeenkomstige diameter in het paneel te worden gemaakt. Het draadgedeelte van de fitting wordt door het gat gevoerd en de moer wordt vanaf de andere kant vastgedraaid om het bevestigings- en afdichtingsproces te voltooien.

1. Schotbevestigingsstructuur:De draadsectielengte is aangepast aan gangbare paneeldiktes. Zodra de borgmoer is vastgedraaid, vormt deze een stevige bevestiging met het paneel, waardoor het beslag ook onder externe trekkrachten stevig blijft zitten.

2. Slangaansluiting met prikkeldraad:Eén of beide zijden van het paneel zijn voorzien van taps toelopende tanden met weerhaken voor het inbrengen van de slang en het vormen van een afgedichte verbinding met een slangklem. Het uiteinde met weerhaken heeft een ontwerp met dubbele antislipgroeven en biedt een aanzienlijk hogere uittrekweerstand dan gewone fittingen.

3. Afdichtingssysteem:Aan beide zijden van het paneel zijn rubberen pakkingen of O-ringen aangebracht. Wanneer de moer wordt vastgedraaid, wordt de afdichtingspakking samengedrukt, waardoor een waterdichte en stofdichte afdichting bij de paneelopening wordt bereikt, met een beschermingsgraad tot IP65 of hoger.

Installatiemethode

De duurzame schotkoppelingen van Shenchi zijn eenvoudig te installeren. In slechts zes stappen kunt u een veilige en afgedichte verbinding realiseren:

Stap 1: Voorbereiding van paneelgaten

Maak een overeenkomstig rond gat in het paneel op basis van de buitendiameter van het draadgedeelte. Zorg ervoor dat de rand van het gat glad en braamvrij is om beschadiging van de afdichtingspakking te voorkomen.

Stap 2: Installeer de afdichtingspakking

Schuif de meegeleverde EPDM-afdichtingspakking op het schroefdraadgedeelte en druk deze tegen de fittingbasis. Als afdichting aan beide zijden van het paneel vereist is, plaats dan één pakking aan elke zijde.

Stap 3: Invoegen via het paneel

Steek het draadgedeelte vanaf één kant van het paneel in het gat en zorg ervoor dat de fittingbasis contact maakt met het paneel met de afdichtingspakking ertussen.

Stap 4: Draai de borgmoer vast

Schroef de borgmoer op het schroefdraadgedeelte vanaf de andere kant van het paneel en draai deze geleidelijk vast met een sleutel. Aanbevolen aanhaalmoment: 5–8 N·m voor messingmaterialen en 8–12 N·m voor roestvrij staal. Houd het fittinglichaam tijdens het vastdraaien stil.

Stap 5: Sluit de slang aan

Selecteer een specificatie waarbij de buitendiameter van de weerhaak 0,5–1 mm groter is dan de binnendiameter van de slang. Steek de slang verticaal op het uiteinde met weerhaken totdat deze de basis bereikt. Gebruik voor hogedruktoepassingen een roestvrijstalen slangklem en bevestig deze tussen de tweede en derde weerhaak.

Stap 6: Integriteitstest van afdichtingen

Voer een statische druktest uit bij 1,5 keer de werkdruk. Als er gedurende drie minuten geen lekkage is, is de installatie gekwalificeerd.
