90 graden binnendraad elleboogfitting

Als professionele fabrikant in China is Shenchi's 90 graden binnendraad-elleboogfitting speciaal ontworpen om de overgang tussen stijve buizen met schroefdraad en flexibele slangen te vergemakkelijken, waardoor een richtingsverandering van 90 graden in de leidingindelingen mogelijk wordt.

Het uiteinde met binnendraad kan veilig op kranen, fittingen met buitendraad of metalen buizen worden geschroefd, waardoor een lekvrije afdichting binnen het stijve leidingsysteem wordt gegarandeerd.

Het uiteinde met weerhaken is ontworpen om rechtstreeks in de binnenboring van rubberen slangen, gevlochten slangen of flexibele PVC-buizen te worden gestoken; De gekartelde structuur van het oppervlak grijpt de binnenwand van de slang vast, waardoor bij bevestiging met een slangklem of jubileumclip een veilige, drukbestendige en antislipafdichting ontstaat.



Dit ontwerp elimineert de noodzaak om het slanguiteinde in te rijgen of ingewikkeld gereedschap te gebruiken, waardoor de installatie-efficiëntie voor verschillende apparatuuraansluitingen (zoals wasmachinekranen, tuinslangen en interfaces voor industriële apparatuur) aanzienlijk wordt verhoogd. Dit product is corrosiebestendig en bestand tegen hoge druk en is breed toepasbaar in residentiële, commerciële en industriële omgevingen voor starre tot flexibele slangwatertoevoersystemen.

Productspecificaties

Productnaam: 90 graden binnendraad elleboogfitting	Specificaties: (1/8"–4") DN6–DN100
Nominale druk: PN16	Lichaamsmateriaal: Messing, SUS304, SUS316L
Normen: ANSI, BS, DIN, ISO, JIS	Draden: NPT, BSP, BSPT, DIN, enz.
Intern metaalmateriaal: Messing, SUS304, SUS316L	Gemiddelde temperatuur: hoog, laag, gemiddeld, omgevingstemperatuur
Soort bediening: Handmatig	Afdichtingen: EPDM
Verbindingstype: schroefdraad / slangpilaar	Geschikte media: water, lucht, gas, olie, vloeistoffen, enz.
Plaats van herkomst: China	Monsters: maak gratis monsters



De Shenchi 90 graden binnendraad-elleboogfitting is een gespecialiseerd onderdeel dat is ontworpen om op professionele wijze de overgang tussen stijve en flexibele slangen te vergemakkelijken. Verkrijgbaar in configuraties met zowel binnen- als buitendraad, en voldoet aan een breed scala aan aansluitvereisten:

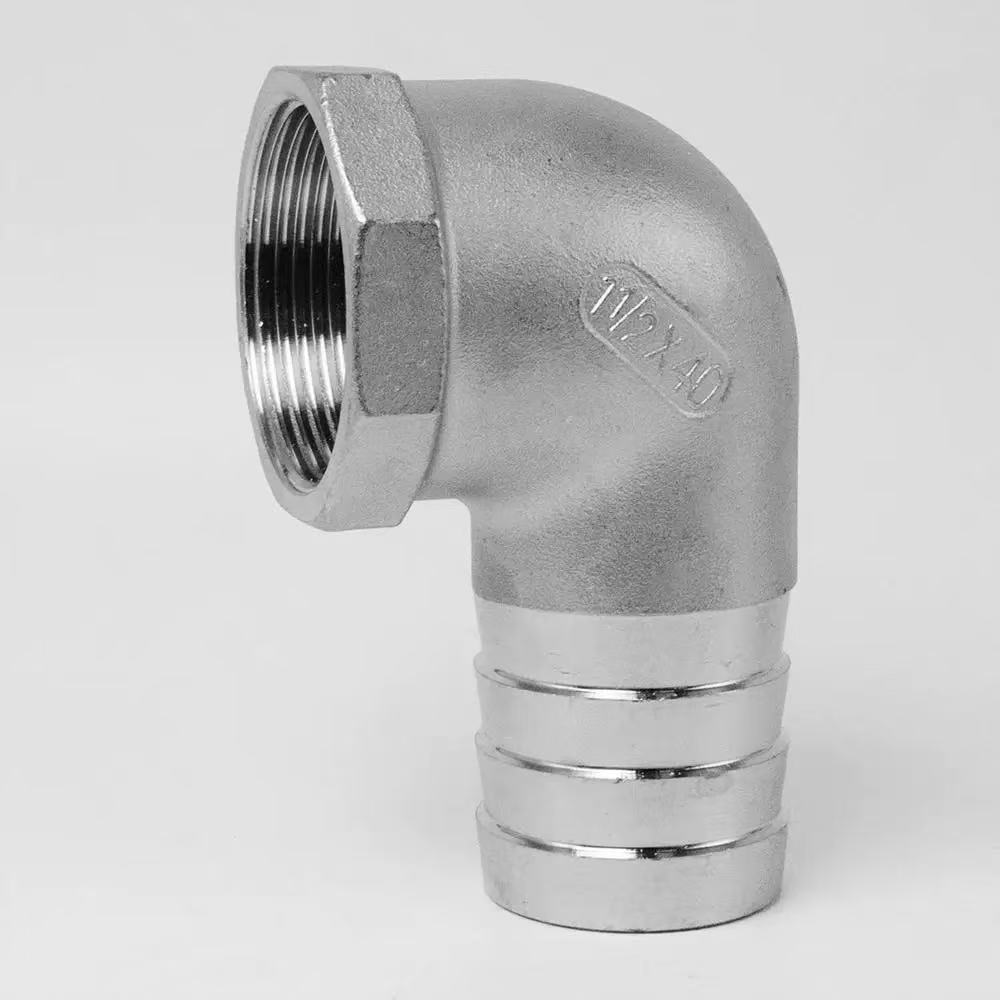

90 graden binnendraad elleboogfitting:Beschikt over een binnendraad aan het ene uiteinde en een slangfitting met weerhaken aan het andere uiteinde, ontworpen voor aansluiting op componenten met mannelijke schroefdraad.

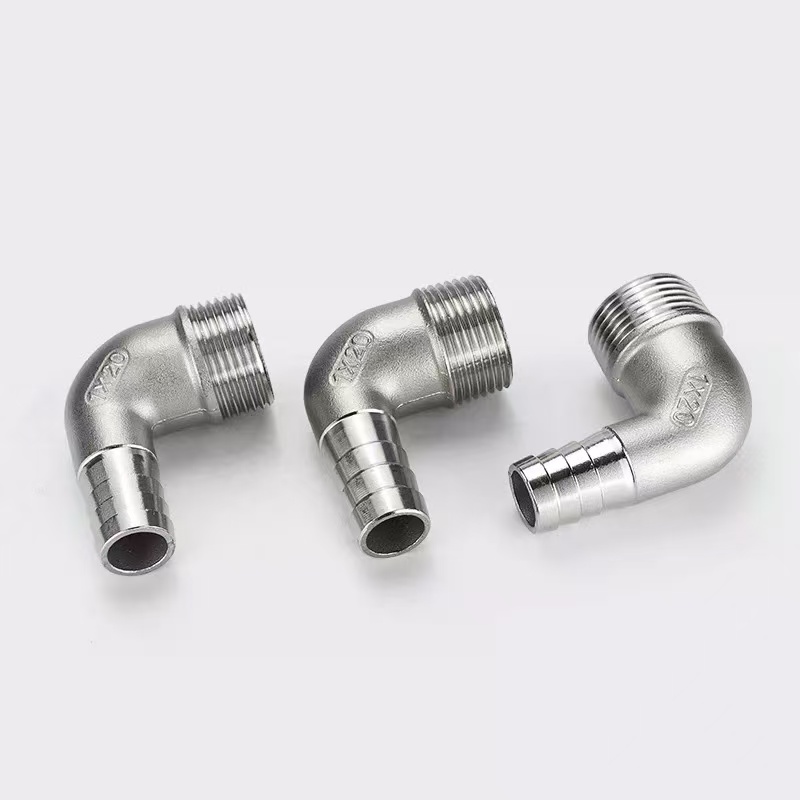

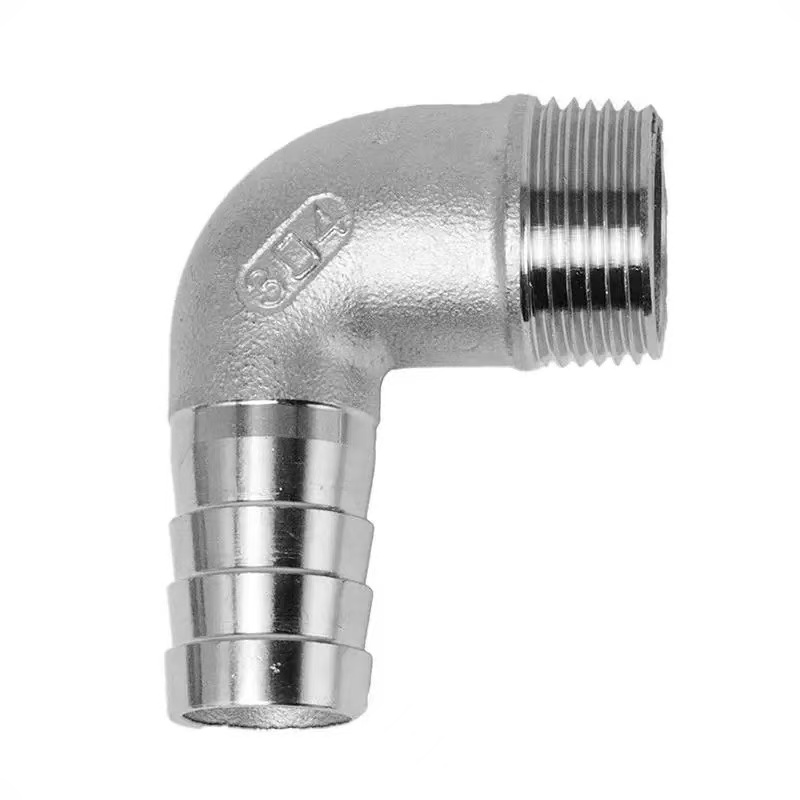

90 graden buitendraad elleboogfitting:Beschikt over een mannelijke schroefdraad aan het ene uiteinde en een slangfitting met weerhaken aan het andere uiteinde, ontworpen voor aansluiting op componenten met vrouwelijke schroefdraad.



Als gespecialiseerde exporteur van elleboogfittingen met 90 graden schroefdraad, breidt Shenchi het voortreffelijke vakmanschap dat deze elleboog met weerhaken belichaamt, uit naar de gehele productlijn. Wij bieden gebruikers over de hele wereld een selectie hoogwaardige 90-graden ellebogen met schroefdraad, samen met aanvullende accessoires, tegen betaalbare prijzen.



Belangrijkste prestatievoordelen

1. Asymmetrisch ontwerp met twee uiteinden: het uiteinde met schroefdraad voldoet aan de internationale normen en zorgt voor een goede afdichting bij aansluiting op metalen buisfittingen. Het uiteinde met weerhaken is voorzien van meerdere ringvormige weerhaken die een veilige grip bieden zodra ze in een flexibele slang zijn gestoken; wanneer het wordt vastgezet met een slangklem, biedt het een uitzonderlijke weerstand tegen uittrekkrachten. Dit product wordt vervaardigd volgens dezelfde strenge procesnormen, waardoor een consistente kwaliteit over onze gehele productlijn wordt gegarandeerd.



2. Optimalisatie van de vloeistofdynamiek: De 90 graden-elleboog heeft een stromingskanaalontwerp met een grote straal, dat de stromingsweerstand minimaliseert en het drukverlies vermindert, wat resulteert in een hogere efficiëntie van de vloeistoftransmissie.



3. Duurzame constructie: het hoofdgedeelte is gemaakt van hoogwaardig roestvrij staal met een corrosiebestendige oppervlaktebehandeling. Het biedt uitstekende weersbestendigheid en is geschikt voor gebruik met water, olie en licht corrosieve media.



4. Veelzijdige toepassing: Met een bedrijfstemperatuurbereik van -20°C tot 110°C en een maximale druk van 2,5 MPa behoudt de fitting een betrouwbare afdichting, zelfs in omgevingen die onderhevig zijn aan afwisselende warme en koude cycli.



5. Eenvoudige installatie: het uiteinde met weerhaken vereist geen draad; De installatie wordt eenvoudigweg voltooid door de slang aan te brengen en de slangklem vast te draaien, waardoor u aanzienlijk bespaart op arbeids- en tijdkosten.





Onderhoudsrichtlijnen

1. Inspectie vóór installatie: Controleer of de schroefdraad intact is, de tanden van de slangpilaar onbeschadigd zijn en de binnendiameter van de slang overeenkomt met de maat van de weerhaakfitting.



2. Correcte installatie: Wikkel het schroefdraad van het uiteinde met afdichtingstape voordat u de fitting op zijn plaats schroeft. Voor het uiteinde met weerhaken schuift u de slang volledig naar beneden tot aan de basis van de weerhaak en zet u deze stevig vast met een roestvrijstalen slangklem die over de weerhaaktanden is geplaatst. De installatieprocedure is identiek voor zowel de 90 graden elleboog met mannelijke schroefdraad als de 90 graden elleboog met vrouwelijke schroefdraad, waardoor een eenvoudig en consistent proces wordt gegarandeerd.



3. Periodieke inspectie: Voer elke zes maanden inspecties uit om te controleren op lekken bij de verbindingspunten, controleer of de slangklemmen goed vastzitten en zoek naar tekenen van corrosie op de draadeinden.



4. Probleemoplossing: Controleer bij lekkage eerst de dichtheid van de slangklem. Als het lek afkomstig is van de schroefdraadverbinding, wikkel de schroefdraad dan opnieuw in met afdichttape of vervang de fitting.



Ondersteuning voor maatwerk

Shenchi biedt uitgebreide ODM/OEM-aanpassingsdiensten. Voor zowel onze 90 graden binnendraad-elleboogfittingen als onze 90 graden buitendraad-elleboogfittingen kunnen we de specificaties, materialen en oppervlakteafwerkingen aanpassen om aan uw specifieke vereisten te voldoen. Wij bieden een complete totaaloplossing – van het eerste ontwerp tot en met de massaproductie – om aan de uiteenlopende behoeften van onze wereldwijde klantenkring te voldoen.
