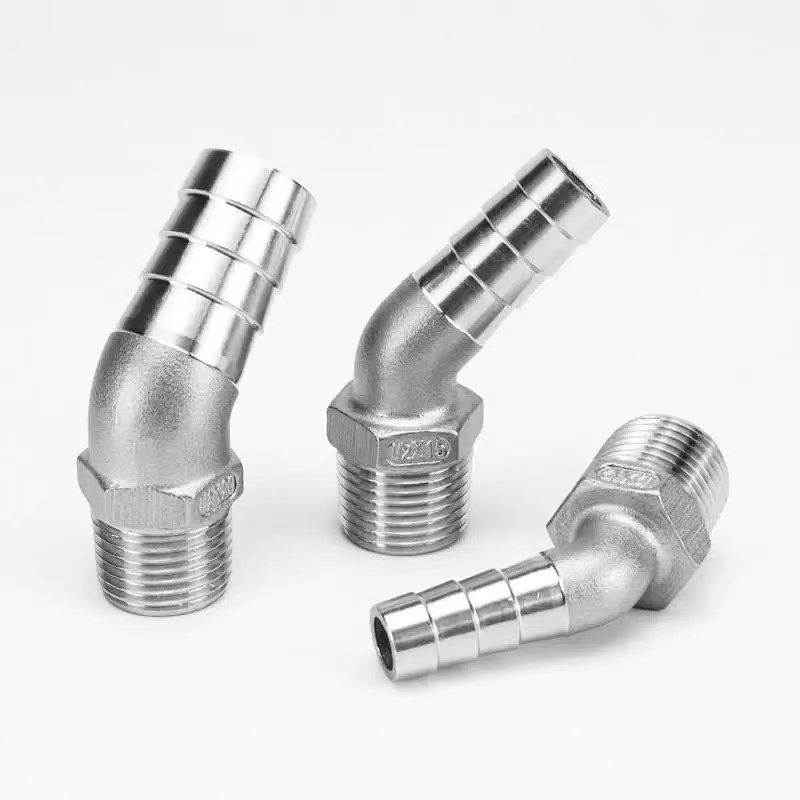

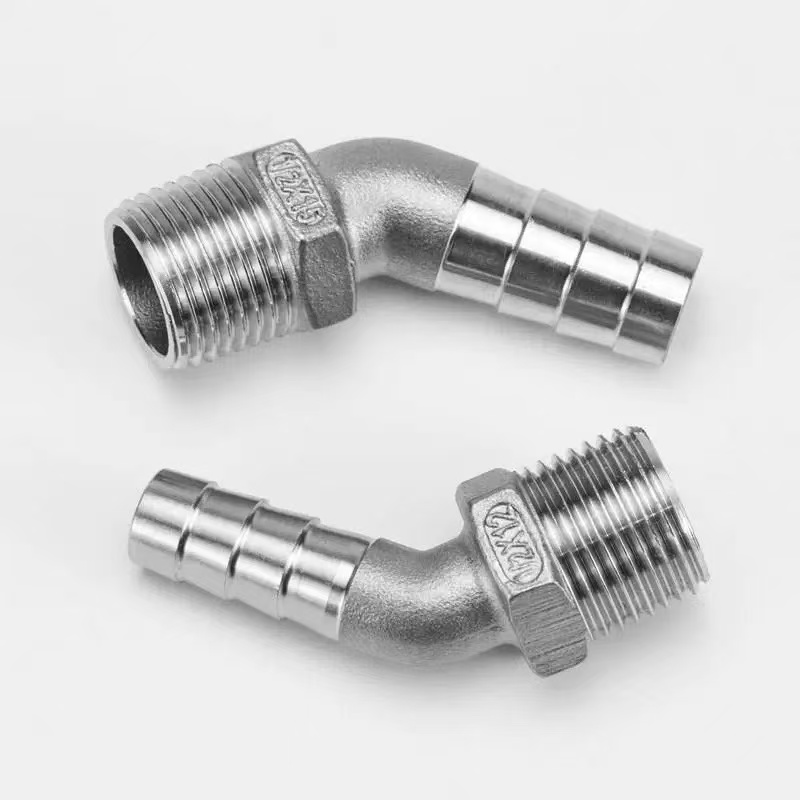

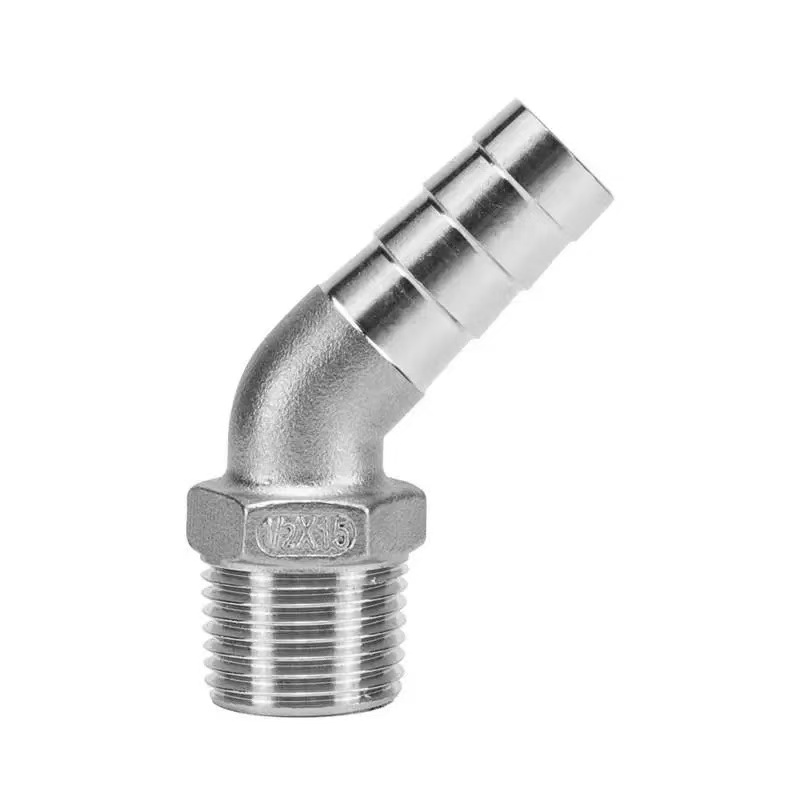

45 graden zeshoekige elleboogfitting met buitendraad

De 45 graden zeshoekige buitendraad-elleboogfitting van Shenchi Factory is speciaal ontworpen voor toepassingen die een soepele richtingsverandering van 45 graden vereisen bij de overgang van stijve leidingen naar flexibele slangen. Het uiteinde van de externe schroefdraad wordt stevig in een overeenkomstige fitting met interne schroefdraad geschroefd, waardoor een lekvrije afdichting binnen het metalen leidingsysteem wordt gegarandeerd. Het slanguiteinde met weerhaken maakt, zodra het in een flexibele slang is gestoken, gebruik van een reeks omgekeerd gebogen weerhaken om de binnenwand van de slang stevig vast te pakken; bij bevestiging met een slangklem ontstaat een robuuste antislipverbinding. Het onder een hoek van 45 graden geplaatste ontwerp vermindert de vloeistofstroomweerstand in vergelijking met standaard 90 graden ellebogen, waardoor het ideaal is voor leidingsystemen waarbij het minimaliseren van drukverlies een cruciale vereiste is. Bovendien vergemakkelijkt het zeshoekige lichaam in het midden van de fitting een gemakkelijke toegang tot het gereedschap en maakt een snelle, efficiënte installatie mogelijk.

Productspecificaties

Verbinding met schroefdraad/prikkeldraad

De Shenchi 45-graden zeshoekige buitendraad-elleboogfitting heeft een ontwerp met dubbele interface, waardoor een betrouwbare overgang tussen stijve buizen en flexibele slangen mogelijk is:

Buitendraaduiteinde: De nauwkeurig bewerkte externe schroefdraden voldoen strikt aan de internationale normen (BSPT/NPT-opties beschikbaar). Gekenmerkt door een uitzonderlijke regelmaat van de schroefdraad, vormen ze een metaal-op-metaal afdichting wanneer ze worden vastgedraaid tegen fittingen, kleppen of apparatuur met binnendraad, waardoor een betrouwbare afdichting wordt gegarandeerd zonder de noodzaak van overmatig koppel. De schroefdraadoppervlakken zijn glad en braamvrij, waardoor schade aan de bijpassende schroefdraad tijdens installatie wordt voorkomen.

Uiteinde met weerhaken: Dit uiteinde heeft een structuur met meerdere ringen en weerhaken met geoptimaliseerde tandhoeken en -dieptes. Zodra een flexibele slang is ingebracht, nestelen de weerhaken zich in de binnenwand van de slang om een ​​mechanische meerpuntsgreep te creëren. Bij bevestiging met een RVS slangklem bereikt het geheel een uittrekweerstand van ruim 50 kg. Het uiteinde met weerhaken is verkrijgbaar in een uitgebreid assortiment maten, compatibel met verschillende flexibele slangen met een binnendiameter van 3 mm tot 25 mm.

Drukclassificatie

De Shenchi 45 graden zeshoekige buitendraad-elleboogfitting biedt gedefinieerde drukwaarden om te voldoen aan de vereisten van verschillende bedrijfsomstandigheden:

Standaarddruk: 1,6 MPa – geschikt voor de overgrote meerderheid van residentiële, commerciële en licht industriële toepassingen, zoals watervoorzieningssystemen, landbouwirrigatie en algemene industriële koelwatersystemen.

Hogedrukoptie: De 316L roestvrijstalen serie heeft een vermogen tot 2,5 MPa – geschikt voor toepassingen met hogere drukvereisten, zoals hydraulische systemen en hogedrukreinigingsapparatuur.

Testgarantie: Elke batch van deze in China vervaardigde 45 graden zeshoekige elleboogfittingen met mannelijke schroefdraad ondergaat strenge fabrieksdruktests. De testdruk is ingesteld op 1,5 keer de werkdruk, waardoor een langdurige, stabiele en lekvrije werking bij de nominale druk wordt gegarandeerd.

Temperatuur-drukcurve: Binnen het bedrijfstemperatuurbereik van -20°C tot 120°C blijft de drukwaarde constant; buiten dit temperatuurbereik moet de toegestane werkdruk worden verlaagd in overeenstemming met de standaardrichtlijnen.

Interoperabiliteit en compatibiliteit

De Shenchi 45-graden zeshoekige buitendraadelleboogfitting is ontworpen met volledige aandacht voor de interoperabiliteits- en compatibiliteitsvereisten van de wereldmarkt:

Compatibiliteit met schroefdraadstandaarden: Verkrijgbaar in verschillende schroefdraadstandaarden, waaronder BSPT (British Standard Pipe Taper) en NPT (American National Pipe Taper) – om compatibiliteit met leidingsystemen in verschillende regio's te garanderen. Klanten kunnen de juiste draadspecificaties selecteren op basis van hun doelmarkten.

Maatbereik slangpilaar: Het uiteinde van de slangpilaar beschikt over een uitgebreide reeks buitendiameterspecificaties, die maten bestrijken van 1/4 inch tot 1 inch (ca. 6 mm–25 mm). Dit garandeert compatibiliteit met de overgrote meerderheid van de flexibele slangtypen die momenteel op de markt verkrijgbaar zijn, waaronder PVC-, rubber-, gevlochten en PU-slangen.

Materiaalcompatibiliteit: Aangeboden in twee roestvrij staalkwaliteiten – 304 en 316L – om te voldoen aan diverse mediacompatibiliteitsvereisten. Kwaliteit 304 is geschikt voor water en licht corrosieve media, terwijl klasse 316L ideaal is voor gebruik met oliën, aardgas en zeer corrosieve omgevingen.

Interoperabiliteit tussen merken: Shenchi's hoogwaardige 45 graden zeshoekige buitendraad-elleboogfittingen zijn vervaardigd in strikte overeenstemming met internationale normen en zijn volledig uitwisselbaar met fittingen van grote binnenlandse en internationale merken, waardoor alle zorgen over compatibiliteitsproblemen worden geëlimineerd.

Waarom voor ons kiezen?

1. Fabrieksgerichte prijzen

Als primaire bronfabrikant elimineert Shenchi tussenpersonen om klanten kortingsprijzen aan te bieden op onze 45 graden zeshoekige buitendraad-elleboogfittingen. Dit zorgt voor superieure waarde: betere prijzen voor gelijkwaardige kwaliteit, of hogere kwaliteit voor hetzelfde budget.

2. Strenge kwaliteitscontrole

Vanaf het moment dat de grondstoffen onze fabriek binnenkomen totdat de eindproducten het huis verlaten, ondergaat elke in China vervaardigde 45-graden zeshoekige buitendraad-elleboogfitting een meerfasig inspectieproces. We voeren strikte controles uit, waaronder materiaalspectroscopische analyse, Go/No-Go-meting van de schroefdraad en druktesten, om absolute productconsistentie te garanderen.

3. Robuuste aanpassingsmogelijkheden

Shenchi ondersteunt zowel ODM- als OEM-aanpassingen, waardoor we specificaties, afmetingen, draadstandaarden, materiaalkwaliteiten en oppervlakteafwerkingen kunnen afstemmen op specifieke klantvereisten. Wij bieden een uitgebreide, one-stop-service, van het eerste ontwerp en de matrijsontwikkeling tot de massaproductie en de uiteindelijke levering.
