L-type pagode waterleidingconnector

Producttypen

Als professionele Chinese fabrikant van L-Type Pagoda Waterleidingconnectoren biedt Shenchi twee primaire producttypen:

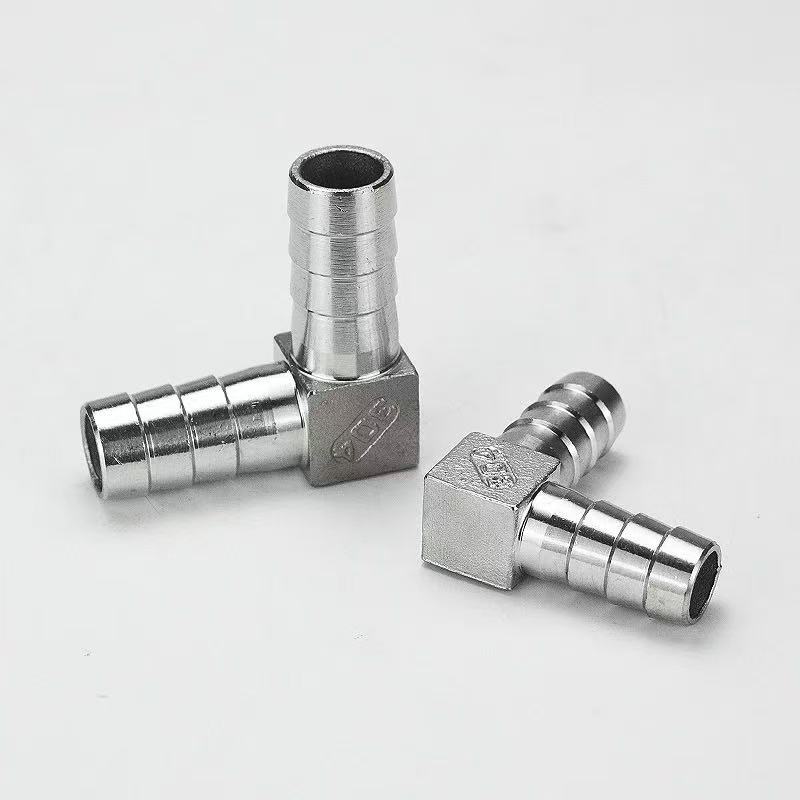

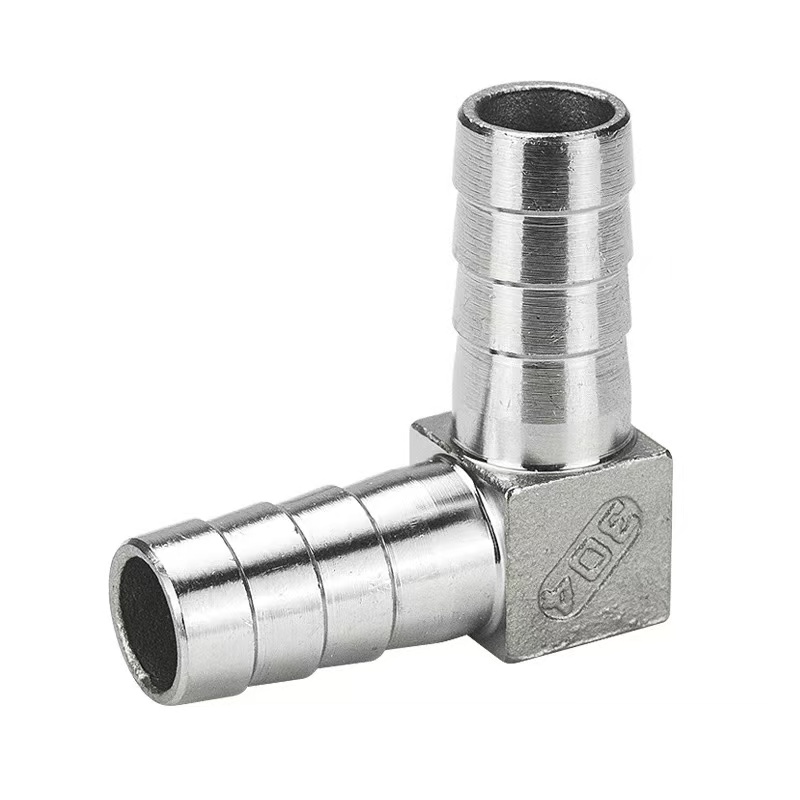

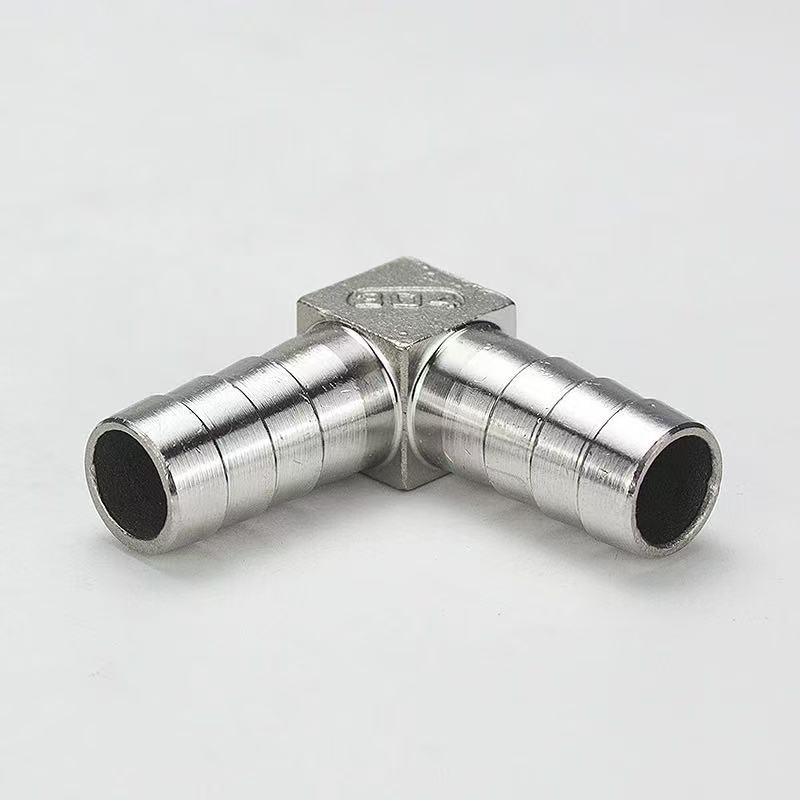

L-type pagodewaterpijpconnector: beide uiteinden zijn voorzien van een pagodestructuur met weerhaken, ontworpen voor het creëren van een 90 graden gerichte verbinding tussen twee flexibele slangen.

L-type pagodeconnector met mannelijke schroefdraad: Het ene uiteinde is voorzien van een pagodestructuur met weerhaken voor aansluiting op een flexibele slang, terwijl het andere uiteinde is voorzien van externe (mannelijke) schroefdraad, ontworpen voor het creëren van een 90 graden gerichte verbinding tussen een slang en een apparaat met een interne (vrouwelijke) schroefdraadpoort.

Beide typen hebben een 90 graden hoekig ontwerp met identieke specificaties voor de pagode-uiteinden met weerhaken. Ze zijn verkrijgbaar in verschillende materialen: 304 roestvrij staal, 316L roestvrij staal of messing. Het belangrijkste onderscheid ligt in de aansluitmethode: de eerste maakt een directe slang-tot-slang-verbinding mogelijk, terwijl de laatste een overgangsverbinding tussen een slang en een apparaat mogelijk maakt, waardoor flexibele selectiemogelijkheden worden geboden voor verschillende installatiescenario's.

Wat is het verschil tussen de L-Type Pagode Waterleiding Connector en de L-Type Pagode Connector met Buitendraad?

Kernverschil: De Shenchi L-Type Pagode Waterpijpconnector is voorzien van een interface met dubbele weerhaken (beide uiteinden zijn pagodekoppen met weerhaken, ontworpen voor directe aansluiting op flexibele slangen). De L-type pagodeconnector met mannelijke schroefdraad heeft een externe schroefdraad aan het ene uiteinde en een pagode met weerhaken aan het andere uiteinde, ontworpen voor het aansluiten van een flexibele slang op een stijve buis of kleplichaam met interne schroefdraad. Shenchi’De hoogwaardige L-type Pagode-waterleidingconnectoren zijn gesmeed uit messing of 304/316L roestvrij staal; hun haakse structuur van 90 graden is ideaal voor het omleiden van pijpleidingen. Het ontwerp met dubbele weerhaken zorgt voor een stevige, veilige grip—vooral in combinatie met slangklemmen—om loslaten en lekkage te voorkomen. Deze fittingen zijn uitstekend bestand tegen druk, corrosie en veroudering. De 316L roestvrijstalen variant is specifiek geschikt voor zeer corrosieve omgevingen, zoals omgevingen met zeewater of chemische processen. Deze eenvoudig te installeren fittingen zijn ideaal voor lagedrukslangverbindingen in loodgieterswerk, pneumatische systemen en industriële vloeistoftoepassingen en bieden uitzonderlijke stabiliteit en duurzaamheid.

Productspecificaties

Installatie-instructies

De L-Type Pagoda waterleidingconnector van het merk Shenchi, vervaardigd volgens nationale normen, is eenvoudig te installeren. Als u de onderstaande stappen volgt, bent u verzekerd van een betrouwbare verbinding:

Stap 1: Slang doorsnijden

Gebruik een speciale slangsnijder om het uiteinde van de slang recht en vlak af te snijden, waarbij schuine sneden of bramen worden vermeden, zodat de slang perfect aansluit op de weerhaken van de pagode. Voor gevlochten of versterkte slangen wordt aanbevolen een warmsnijmethode te gebruiken om de randen af ​​te dichten en rafelen te voorkomen.

Stap 2: Pagode-eindverbinding

Steek de slang verticaal op het pagode-uiteinde totdat het slangoppervlak contact maakt met de onderkant van de pagodefitting. De pagode-weerhaken hebben een getrapt ontwerp dat meerdere afdichtingsringen creëert zodra de slang is ingebracht. Bij hogedruktoepassingen de verbinding beveiligen met een roestvrijstalen slangklem of veerklem; de klem moet tussen de tweede en derde pagodeweerhaken worden geplaatst.

Stap 3: Aansluiting met schroefdraad

Selecteer de juiste afdichtingsmethode voor het schroefdraaduiteinde op basis van de specificaties: G-schroefdraden (parallelle pijpdraden) vereisen een rubberen of koperen pakking voor afdichting; Voor NPT- of R-schroefdraad (tapse pijpschroefdraad) is het nodig dat u 3–5 slagen PTFE-draadafdichtingstape omwikkelt voordat u deze vastdraait. Plaats bij het vastdraaien de sleutel op het zeshoekige lichaam van de fitting om te voorkomen dat er koppel wordt overgebracht op het slangaansluitpunt.

Stap 4: Druktesten

Voer na voltooiing van de installatie een statische druktest uit bij 1,5 keer de werkdruk van het systeem. Als er na het handhaven van deze druk gedurende 3 minuten geen lekkages worden waargenomen, is het geheel klaar voor gebruik. De installatieprocedure voor de overeenkomstige L-type Pagodeconnector met mannelijke schroefdraad in deze serie is identiek (en verschilt alleen in het schroefdraadtype), waardoor een flexibele selectie mogelijk is op basis van de specifieke interfacevereisten.

Toepassingsgebieden

1. Waterbehandelingsapparatuur

De L-Type Pagoda-waterleidingconnector is ontworpen voor 90 graden directionele verbindingen tussen PE- en PU-buizen in waterzuiveraars, waterontharders en RO-systemen (omgekeerde osmose). Wanneer het is vervaardigd uit 316L roestvrij staal, voldoet het aan de sanitaire eisen van voedselkwaliteit. Een aanvullende L-type pagodeconnector met mannelijke schroefdraad binnen dezelfde serie is beschikbaar voor toepassingen waarbij de apparatuurinterface een interne (vrouwelijke) draad heeft.

2. Pneumatische automatiseringssystemen

Gebruikt voor pneumatische leidinggeleiding in luchtcompressoren, pneumatische klepspruitstukken en geautomatiseerde assemblagelijnen. De L-vormige structuur bespaart interne apparatuurruimte, terwijl de compatibiliteit met snelaansluittangen een snelle montage, demontage en onderhoud mogelijk maakt.

3. Sanitair en huishoudelijke apparaten

Verbindt watertoevoerslangen voor slimme toiletten, vaatwassers, wasmachines en soortgelijke apparaten. De L-Type Pagode Waterleidingconnector is gemaakt van messing en biedt een uitstekende thermische geleidbaarheid, waardoor hij geschikt is voor warmwaterleidingen. De L-type pagodeconnector met mannelijke schroefdraad is ontworpen om tegemoet te komen aan een breder scala aan interfacestandaarden die te vinden zijn in geïmporteerde apparatuur.

4. Industriële koel- en smeersystemen

Toegepast in koelleidingen voor werktuigmachines en hydraulische smeersystemen. De roestvrijstalen constructie biedt superieure corrosieweerstand, waardoor betrouwbare prestaties mogelijk zijn in veeleisende omgevingen met olienevel, snijvloeistoffen en soortgelijke complexe bedrijfsomstandigheden.
