Een gids voor pijpfittingen

In het enorme netwerk van leidingen dat water, gas en controle in onze moderne wereld levert, valt de aandacht vaak op de leidingen zelf of op de kleppen die de stroming regelen. Toch zijn de echte facilitators van complexe, functionele en betrouwbare systemen de bescheiden mensenpijpfittingen. Deze essentiële componenten zijn de connectoren, regisseurs en adapters die rechte stukken pijp transformeren in doelgerichte circuits. Het begrijpen van hun typen, functies en selectiecriteria is van fundamenteel belang voor elk succesvol vloeistof- of gasbehandelingsproject.

De kernfuncties: meer dan alleen verbinden

Fittingen dienen verschillende kritische doeleinden die verder gaan dan eenvoudige aansluiting:

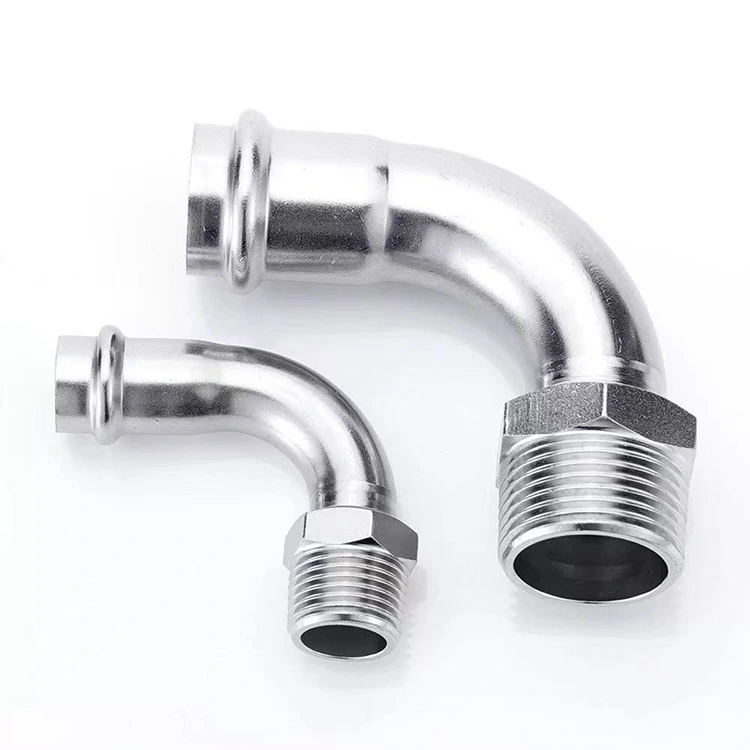

*   Richtingverandering: ellebogen (doorgaans 45° of 90°) leiden de leidingen rond obstakels of langs structurele contouren.

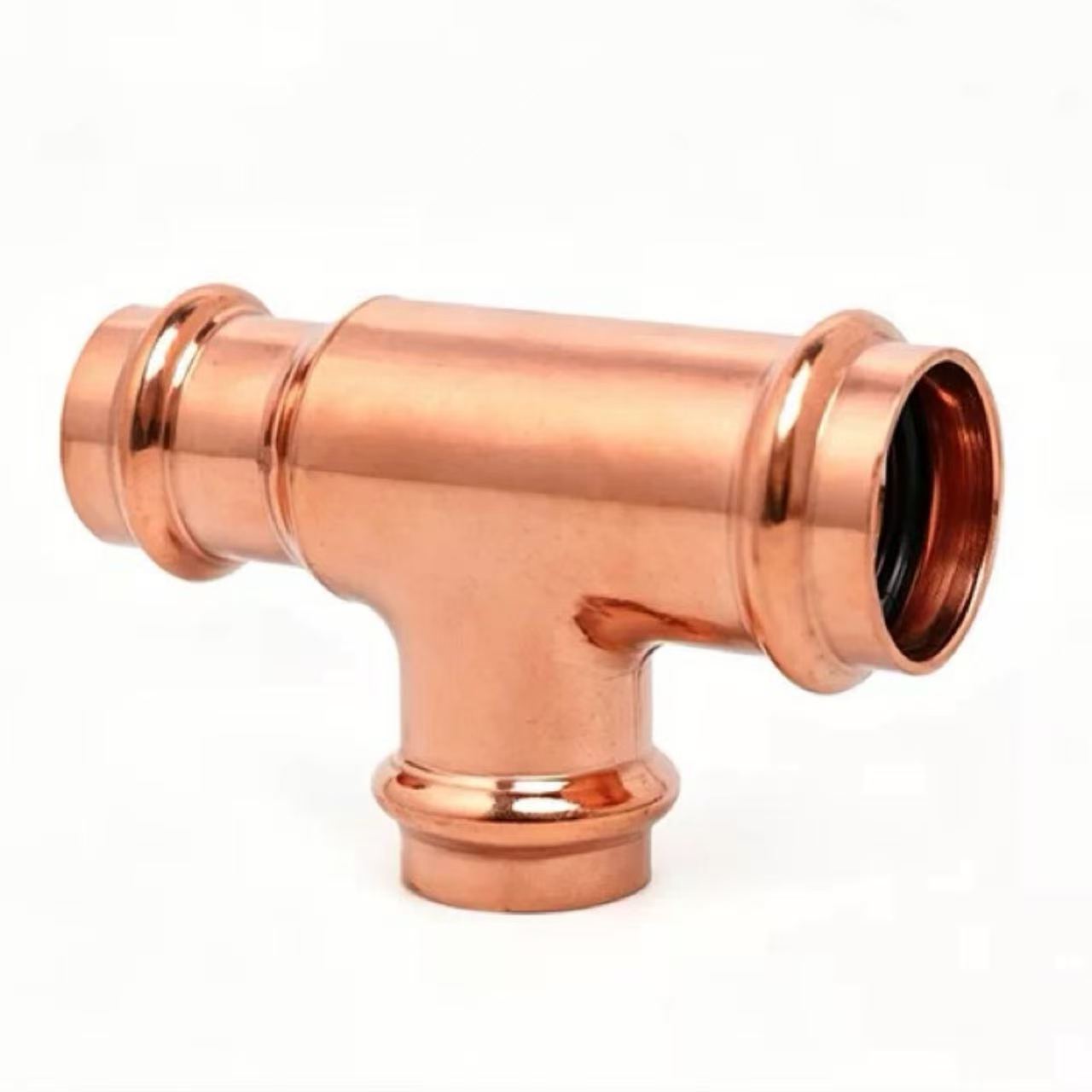

*   Stroomverdeling of -combinatie: T-stukken en kruisen splitsen een enkele stroom op in meerdere vertakkingen of combineren meerdere instromen in één.

*  Aanpassing van afmetingen: verloopstukken en bussen verbinden buizen met verschillende diameters naadloos met elkaar.

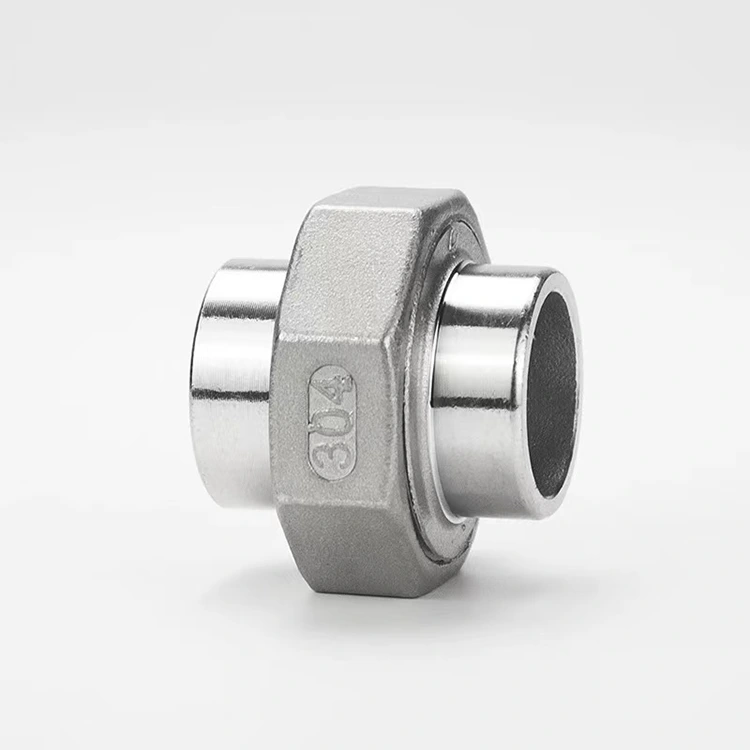

*  Lijnverlenging: koppelingen verbinden twee buizen van dezelfde maat in een recht stuk.

*   Havencreatie: nippels en zadels bieden toegangspunten voor kranen, meters of hulpleidingen.

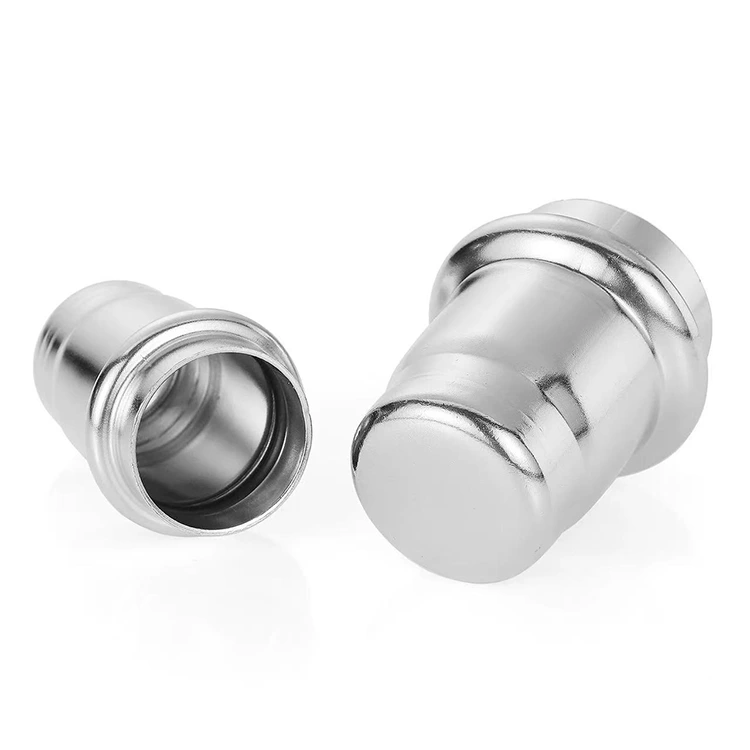

*  Beëindiging: doppen en pluggen sluiten het uiteinde van een buis af, permanent of tijdelijk.

Belangrijkste kenmerken: materiaal, verbinding en ontwerp

Het kiezen van de juiste fitting hangt af van drie primaire kenmerken:

1. Materiaal: De fitting moet compatibel zijn met zowel het buismateriaal als het medium (vloeistof/gas) dat erin wordt vervoerd.

   *  Koper en messing: uitstekend geschikt voor drinkwater, verwarming en sommige gastoepassingen. Bestand tegen corrosie en eenvoudig te installeren via solderen of perspassing.

   *   Koolstofstaal en roestvrij staal: de standaard voor industriële, hogedruk- en hogetemperatuurtoepassingen (stoom, olie, chemicaliën). Biedt superieure sterkte. Roestvrij biedt verbeterde corrosieweerstand.

   *  PVC, CPVC en PEX: Dominant in modern sanitair, irrigatie en chemische leidingen onder lage druk. Lichtgewicht, corrosiebestendig en maakt vaak gebruik van oplosmiddellas- (PVC) of pers-/krimpverbindingen (PEX).

   *   Smeedbaar ijzer: bekend om zijn taaiheid in schroefdraadconfiguraties, vaak gebruikt in zware gas- en hydraulische leidingen.

2. Verbindingsmethode: dit definieert hoe de fitting aansluit op de buis.

   *   Met schroefdraad (geschroefd): De klassieke, veelzijdige methode waarbij gebruik wordt gemaakt van taps toelopende (NPT) schroefdraad. Ideaal voor systemen die veel onderhoud vergen, veldaanpassingen en stevige verbindingen waarbij demontage nodig kan zijn. Vereist afdichtmiddel voor een lekvrije verbinding.

   *   Gesoldeerd/gesoldeerd (Socket Weld): voornamelijk voor koper en staal. Creëert een permanente, gladde en zeer betrouwbare verbinding door een vulmetaal in de opening tussen de fittingmof en de buis te smelten. Essentieel voor zeer betrouwbare loodgieterswerk en kritische proceslijnen.

   *   Press-Fit: een moderne methode waarbij speciaal gereedschap wordt gebruikt om een ​​fitting met een interne O-ring op een buis te krimpen. Biedt een snelle, schone en zeer betrouwbare verbinding zonder hitte of schroefdraad. Snelle acceptatie in commerciële loodgieters- en hydronische systemen.

   *   Push-to-Connect: de eenvoudigste installatiemethode voor tijdelijke of toegankelijke leidingen (bijvoorbeeld perslucht, instrumentatie). Een spantang- en O-ringmechanisme maakt een gereedschapsloze verbinding en ontgrendeling mogelijk.

   *   Solvent Weld: gebruikt voor kunststofsystemen (PVC/CPVC). Een chemisch oplosmiddel smelt en versmelt de buis en fitting tot één monolithisch stuk.

3. Drukclassificatie en normen:Pijpfittingenworden vervaardigd volgens specifieke drukklassen (bijv. Schedule 40, 80, Class 150, 300) en moeten voldoen aan industrienormen (ASTM, ASME, EN). Het kiezen van een fitting met een drukwaarde die gelijk is aan of groter is dan de maximale werkdruk van het systeem is uit veiligheidsoverwegingen niet bespreekbaar.

Selectiegids: de aanpassing afstemmen op de taak

Een logisch selectieproces waarborgt de systeemintegriteit:

1. Definieer de service: welke vloeistof of welk gas? Bij welke temperatuur en druk? Is het corrosief? (bijv. warm drinkwater, 80°C, 6 bar).

2. Kies het buismateriaal: op basis van de servicevoorwaarden en het budget (bijvoorbeeld koper).

3. Selecteer de verbindingsmethode: balans tussen prestaties, installatievaardigheid en toekomstige toegangsbehoeften (bijvoorbeeld Press-fit voor snelheid en betrouwbaarheid).

4. Specificeer het fittingtype en de maat: Bepaal de vereiste functie (bijvoorbeeld 90° elleboog, 22 mm x 22 mm).

5. Controleer de compatibiliteit: Zorg ervoor dat het fittingmateriaal, de afdichtingsmethode en de drukwaarde volledig compatibel zijn met de gekozen leiding- en systeemparameters.

Conclusie: De basis van systeemintegriteit

Pijpfittingen zijn de kritische interpunctie in de taal van leidingsystemen. De juiste selectie en installatie ervan vormen de basis voor de lange levensduur, veiligheid en efficiëntie van een systeem. Hoewel ze misschien uit het zicht werken, is het specificeren van hoogwaardige, geschikte fittingen een van de meest impactvolle beslissingen die een ingenieur, aannemer of installateur kan nemen. In de ingewikkelde dans van de vloeistofdynamica zijn deze componenten de stille, standvastige partners die ervoor zorgen dat alles stroomt zoals ontworpen.
