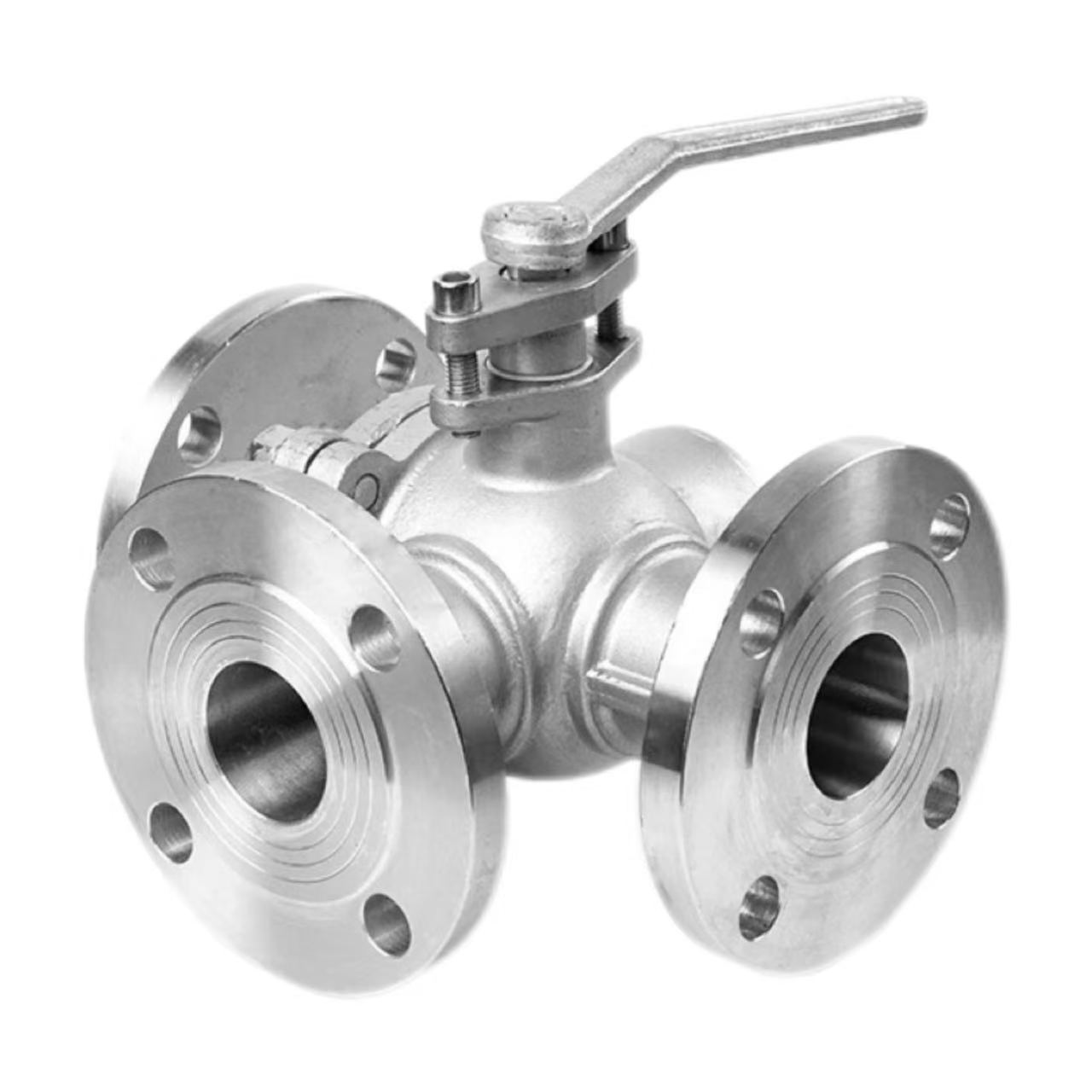

Driewegflenskogelkraan

Werkingsprincipe

Het werkingsprincipe van de corrosiebestendige driewegflenskogelkraan van de Shenchi-fabriek is gebaseerd op de L-vormige of T-vormige kanalen die in de kogel zijn gesneden. De bal wordt in het midden van het kleplichaam geplaatst en door een hendel rondgedraaid. Wanneer de bal draait, worden de kanalen uitgelijnd met of verschoven ten opzichte van verschillende kleppoorten, waardoor het schakelen, samenvoegen of splitsen van de mediumstroomrichting wordt gerealiseerd.

L-vormige bal:

 Door 90° te draaien kan het medium van de inlaat naar elke uitlaat overschakelen, geschikt voor het omkeren van scenario's met één inlaat en twee uitlaat of twee inlaat en één uitlaat, zoals het afwisselend toevoeren van vloeistof aan twee reactoren.

T-vormige bal:

Door 180° te draaien kunnen alle drie de poorten tegelijkertijd worden aangesloten of kunnen twee poorten met elkaar worden verbonden, geschikt voor het mengen van twee media en vervolgens uitvoeren (samenvoegen), of het splitsen van één medium in twee uitgangen (splitsen), zoals in warm- en koudwatermengsystemen voor airconditioning.

Productparameters:

Productnaam: Driewegflenskogelkraan	Specificaties: (1/8"-4") DN6-DN100
Nominale druk: PN16	Lichaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Normen: ANSI, BS, DIN, ISO, JIS	Toepasselijke temperatuur: -20℃ ~ +150℃ (standaard), tot +350℃ (hoge temperatuur), tot -196℃ (lage temperatuur)
Intern metaalmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Gemiddelde temperatuur: hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
Bedieningsmethode: handmatig	Afdichtingen: EPDM, PPL
Aansluitmethode: Flensaansluiting	Toepassingen: Water, lucht, gas, olie, vloeistoffen, enz.
Herkomst: China	Voorbeeld: monsters beschikbaar

Voordelen van flensaansluiting:

Shenchi 3-weg flenskogelkranen maken gebruik van flensaansluitingen. Vergeleken met schroefdraadverbindingen bieden flensverbindingen een hogere drukweerstand; de PN16-classificatie is stabiel bestand tegen een druk van 1,6 MPa. Demontage is gemakkelijk en vergemakkelijkt regelmatige inspectie en onderhoud van pijpleidingen. Betrouwbare afdichting is verzekerd; de flenspakking en bouten werken samen om het risico op lekkage te elimineren. Geschikt voor pijpleidingen met grote diameter; voor diameters boven DN50, waar schroefdraadverbindingen moeilijk zijn, zijn flenzen de standaardkeuze. Shenchi, een Chinese fabrikant van driewegflenskogelkranen, biedt flenzen die voldoen aan ANSI-, BS-, DIN- en JIS-normen en voldoen aan de behoeften van wereldwijde klanten.

Installatie Hoofdpunt 1: Flensuitlijning

Flensuitlijning Bij het installeren van de Shenchi driewegflenskogelkraan moeten de flensvlakken uitgelijnd zijn. De twee flenzen moeten parallel en concentrisch zijn, waarbij de afwijking het toegestane bereik van de flenspakking niet overschrijdt. Het forceren van de uitlijning van de bouten zal vervorming van het kleplichaam veroorzaken, wat de rotatie van de kogel en de afdichtingsprestaties beïnvloedt. Na het uitlijnen moet de pakking in het midden worden geplaatst en mag deze niet verschuiven. Een laaggeprijsde driewegflenskogelkraan staat niet gelijk aan lage kwaliteit; Shenchi-producten bieden hoge precisie en eenvoudiger installatie. Corrosiebestendige driewegflenskogelkranen hebben een flensoppervlakteafwerking die voldoet aan de normen, waardoor een betrouwbaardere afdichting wordt gegarandeerd.

Installatiepunt twee: Aanhalen van bouten

Flensbouten moeten stapsgewijs diagonaal worden aangedraaid. Pas het koppel geleidelijk toe in 2-3 fasen, volgens een diagonale reeks van 180°. Draai niet één kant in één keer vast, anders zal een ongelijkmatige druk op de pakking lekkagekanalen veroorzaken. Het boutkoppel moet voldoen aan de standaardwaarden; te vast aandraaien zal de flens of bouten beschadigen, terwijl te weinig aandraaien zal resulteren in onvoldoende afdichting. Shenchi 3-weg flenskogelkraanfabriek biedt een aanbevolen koppeltabel waar installateurs naar kunnen verwijzen. Deze installatiepunten zijn cruciaal voor het garanderen van een langdurige lekvrije werking van de klep; Gelieve strikt de specificaties te volgen.

Installatiepunt 3: Ondersteuning en reiniging van pijpleidingen

Vóór de installatie moet de binnenkant van de pijpleiding worden gereinigd om lasslakken, ijzervijlsel, zand en andere onzuiverheden te verwijderen. Vreemde voorwerpen die de klepholte binnendringen, kunnen de kogel of afdichtingen beschadigen, wat tot lekkages kan leiden. De pijpleiding moet onafhankelijk worden ondersteund; de klep mag het gewicht van de pijpleiding niet dragen. T-flenskogelkranen met een grote diameter zijn zwaar; Door verzakkingen van de pijpleiding kan de flens uit het midden worden getrokken, waardoor de afdichting wordt beschadigd. Corrosiebestendige T-flenskogelkranen zijn gemaakt van WCB-, SUS304- of SUS316L-materialen, met een koperen of roestvrijstalen klepkern. Na het voltooien van de installatiepunten moet de hendel vrij kunnen draaien zonder vast te lopen; de klep is dan klaar voor gebruik.
