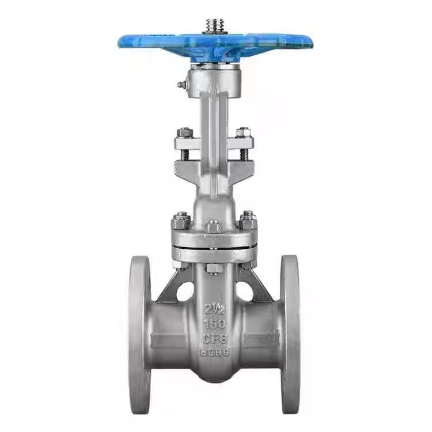

Amerikaanse standaard schuifafsluiter met stijgende spindel

Werkingsprincipe van ASME-flensafsluiter met stijgende steel

Wanneer de operator aan het handwiel draait, drijft het handwiel de klepsteel aan om te roteren. De trapeziumvormige schroefdraad aan het bovenste uiteinde van de klepsteel grijpt aan op de klepsteelmoer, waardoor de roterende beweging wordt omgezet in een axiale lineaire beweging. Omdat de klepsteel en de poort met elkaar zijn verbonden, zal de klepsteel de poort samen laten stijgen of dalen.

Om de klep te openen, draait u het handwiel tegen de klok in. De klepsteel drijft de poort aan om in een lineaire beweging naar boven te bewegen, waardoor de poort loskomt van de klepzitting. Wanneer de schuif wordt verhoogd tot een hoogte die gelijk is aan tweemaal de nominale diameter van de klep, is de vloeistofdoorgang volledig vrij en bevindt de klep zich in de volledig open positie. Tijdens bedrijf wordt het handwiel doorgaans naar de positie gedraaid waar het niet verder kan worden gedraaid, en vervolgens een halve slag teruggedraaid naar één slag om de volledig open positie te bereiken, waardoor wordt voorkomen dat de klepsteel vergrendelt als gevolg van temperatuurveranderingen.

Om de klep te sluiten, draait u het handwiel met de klok mee. De klepsteel drijft de poort aan om in een lineaire beweging naar beneden te bewegen, waardoor de poort tegen de klepzitting drukt. Het door het handwiel uitgeoefende koppel genereert een geforceerde afdichtingskracht, en de druk van het medium in de pijpleiding drukt ook de schuif tegen de andere klepzitting, waardoor een zelfdichtend effect ontstaat. Deze dubbele actie zorgt ervoor dat er geen lekkage is wanneer deze gesloten is.

Het kernkenmerk van een stijgende spindelschuifafsluiter is dat de klepsteel synchroon met de schuif omhoog en omlaag gaat. Operators kunnen de open/gesloten status van de klep visueel bepalen door te kijken naar de lengte van de klepsteel die voorbij het klepdeksel uitsteekt: hoe langer de klepsteel zich uitstrekt, hoe breder de klep open is; wanneer de steel volledig is teruggetrokken, is de klep gesloten.

Het is vooral belangrijk op te merken dat ASME (American Standard) schuifafsluiters met stijgende spindelflens alleen kunnen worden gebruikt in volledig open of volledig gesloten posities en niet kunnen worden gebruikt als regelkleppen. Als het met hoge snelheid stromende medium gedurende langere tijd in een gedeeltelijk open positie wordt gelaten, zal het de afdichtingsoppervlakken eroderen, waardoor slijtage aan de schuif en de zitting ontstaat, wat uiteindelijk tot kleplekkage leidt. Bovendien kan het medium vanaf beide zijden van de schuifafsluiter in beide richtingen naar binnen stromen, waardoor de noodzaak om tijdens de installatie rekening te houden met de stroomrichting wordt geëlimineerd en de inrichting van de locatie wordt vergemakkelijkt.

Productparameters

Bestand tegen hoge temperaturen en hoge druk

Shenchi ASME standaard schuifafsluiters met stijgende steel en flens beschikken over twee belangrijke prestatievoordelen: weerstand tegen hoge temperaturen en hoge drukweerstand. WCB-materiaal is bestand tegen temperaturen tot 425℃, terwijl roestvrij staal geschikt is voor een groter temperatuurbereik. Drukklasse 150, werkdruk bereikt 1,9 MPa bij kamertemperatuur, wat de PN16-norm overschrijdt. Afdichtingen zijn verkrijgbaar in hittebestendig PPL of waterbestendig EPDM-type. Shenchi, gemaakt in China, implementeert uitgebreide kwaliteitscontrole van grondstoffen tot eindproducten, waardoor een stabiele werking op lange termijn onder hoge temperaturen en hoge druk wordt gegarandeerd.

Betrouwbare hogedrukprestaties die de klasse 150-normen overtreffen

Shenchi's ASME B16.10 standaard stijgende spindelflensafsluiter beschikt over een betrouwbare hogedrukweerstand. De flensverbinding voldoet aan de ASME B16.10-normen, met gelijkmatig aangedraaide bouten en uniforme drukverdeling op de pakkingen. De Class 150-classificatie biedt een werkdruk van 1,9 MPa bij kamertemperatuur, met een ruime gemeten drukmarge. De wanddikte van het kleplichaam is ontworpen volgens de ASME-normen en overtreft de nationale normen voor verbeterde veiligheid. Shenchi biedt scherp geprijsde ASME-standaard schuifafsluiters met stijgende spindelflens; bulkaankopen komen in aanmerking voor kortingen en zorgen voor een stabiele werking op lange termijn onder hoge drukomstandigheden.

Directe inkoop in de fabriek en ondersteuning voor OEM-aanpassing

Shenchi biedt als leverancier van ASME (American Standard) schuifafsluiters met stijgende spindelflens diensten aan voor het maken van monsters. Wij bieden scherp geprijsde ASME-schuifafsluiters met stijgende spindelflens tegen transparante fabrieksprijzen, waardoor tussenhandelaren worden geëlimineerd. Wij ondersteunen ODM- en OEM-aanpassing; materialen, diameters, flensnormen en bedieningsmethoden kunnen allemaal worden aangepast aan uw behoeften. Onze ASME schuifafsluiters met stijgende spindelflens zijn gemakkelijk te onderhouden, met een eenvoudige structuur en lage onderhoudskosten. Shenchi ASME-flensafsluiters met stijgende spindel, gemaakt in China, zijn betrouwbaar van kwaliteit en hebben stabiele levertijden. Klanten over de hele wereld kunnen contact opnemen met Shenchi voor gedetailleerde technische parameters en de nieuwste preferentiële offertes.
