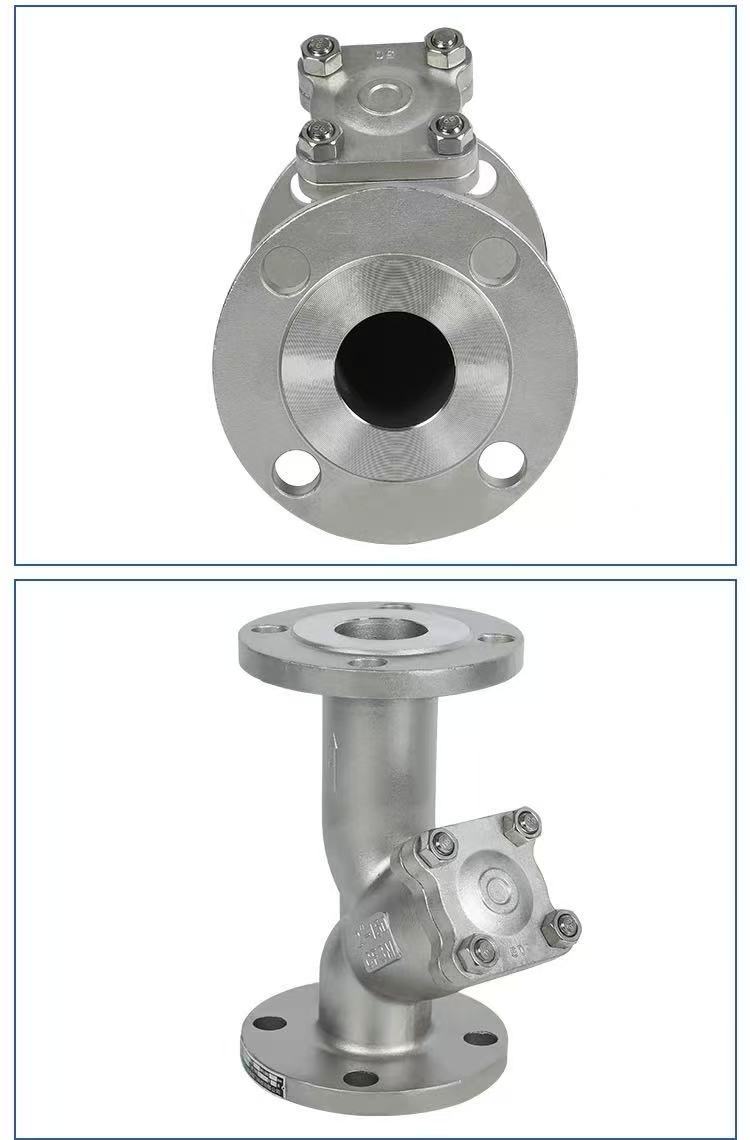

Amerikaans standaard flens Y-type filter

Werkingsprincipe

Het geïntegreerde Amerikaanse standaard flens Y-type filter van de Shenchi-fabriek werkt volgens het principe van filterschermonderschepping. Het medium komt de behuizing binnen vanaf het inlaatuiteinde en stroomt door het filterscherm in de Y-vormige structuur. Vaste onzuiverheden worden geblokkeerd in de filterzeef, terwijl schoon medium door het uitlaatuiteinde stroomt en deze verlaat. Het totale oppervlak van het filterscherm is 3-4 keer de dwarsdoorsnede van de buis, wat resulteert in een lage weerstand en een snelle doorstroming. Voor het aftappen schroeft u de onderste plug los of verwijdert u het flensdeksel, verwijdert u de filterzeef, maakt u deze schoon en installeert u deze opnieuw. Het hoofdgedeelte is gemaakt van WCB-, SUS304 (CF8) of SUS316L (CF3M) materialen, met behulp van een geïntegreerd gietproces, wat resulteert in een naadloze behuizing en betrouwbare drukweerstand. Shenchi-producten zijn geschikt voor filtratie van onzuiverheden in pijpleidingen die worden gebruikt in de aardolie-, chemische en waterbehandelingsindustrie.

Productparameters

Productnaam: Amerikaans standaard flens Y-type filter	Specificaties: (1/8"-4") DN6-DN100Specificaties: (1/8"-4") DN6-DN100
Nominale druk: PN16	Lichaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Normen: ANSI, BS, DIN, ISO, JIS	Toepasselijke temperatuur: -20℃ ~ +150℃ (normaal), tot +350℃ (hoge temperatuurtype), tot -196℃ (lage temperatuurtype)
Intern metaalmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Gemiddelde temperatuur: hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
Bedieningsmethode: handmatig	Afdichtingen: EPDM, PPL
verbindingsmethode: Flensverbinding	Toepassingen: Water, lucht, gas, olie, vloeistoffen, enz.
Herkomst: China	Voorbeeld: monsters beschikbaar

Belangrijke punten voor installatie

Richtingbevestiging, uitlijning en aanscherping van de flens, en ondersteuning en bescherming van pijpleidingen.

Let bij het installeren van Shenchi American Standard Flens Y-type filters op drie belangrijke punten: Bevestig eerst de stroomrichting. De pijl op het kleplichaam moet in lijn zijn met de mediumstroomrichting en het filterscherm moet naar beneden gericht worden geïnstalleerd om de bezinking van onzuiverheden te vergemakkelijken. Ten tweede: zorg ervoor dat de flens uitgelijnd en vastgedraaid is. De flensvlakken moeten evenwijdig en concentrisch zijn, de pakking gecentreerd en de bouten diagonaal in fasen worden vastgedraaid om vervorming van de schaal te voorkomen. Ten derde: zorg voor pijpleidingondersteuning en voorfilterbescherming. Het filter mag het gewicht van de pijpleiding niet dragen; de pijpleiding moet vóór installatie worden gespoeld om grote deeltjes te verwijderen. Shenchi biedt gedetailleerde installatie-instructies, ondersteunt ODM/OEM-aanpassing en de filtermaaswijdte kan indien nodig worden aangepast om een ​​stabiele werking van het filter op lange termijn te garanderen.

Effectief gefilterde stoffen

Shenchi ASME standaard flens Y-type filters filteren voornamelijk vaste zwevende stoffen in pijpleidingmedia. Dit omvat: lasslakken, ijzervijlsel en roestresten van het lassen van pijpleidingen; zand, aarde, hennepvezels en kitresten die achterblijven tijdens de bouw; deeltjes, kristallen en sedimenten die door de media zelf worden meegevoerd; roestaanslag en schaalfragmenten van de verouderende en afbladderende binnenwand van de pijpleiding; en metaalspaanders en andere onzuiverheden in smeerolie. De filtratieprecisie kan worden geselecteerd van 50-300 mesh, afhankelijk van de vereiste zuiverheid van de media. De Y-type filters met standaard ASME-flens, gemaakt in China, zijn gemaakt van WCB-, SUS304- en SUS316L-materialen en bieden corrosieweerstand en aanpasbaarheid aan verschillende media.

Stoffen die niet geschikt zijn voor filtratie

Shenchi ASME B flens Y-type filters zijn niet geschikt voor het filteren van de volgende stoffen: chemicaliën opgelost in het medium (zoals zouten in pekel, zuren en logen in oplossingen); olie-water-emulsies; viskeuze pasta's of colloïden; vezelige, zachte onzuiverheden (die door het filterscherm kunnen dringen of zich eromheen kunnen wikkelen); en gasvormige verontreinigingen in gasvormige media. Voor deze media moeten andere soorten filters worden geselecteerd. Bij de verkoop van ASME B-flens-Y-type filters zal Shenchi de mediakenmerken bij de klant bevestigen om onjuiste selectie te voorkomen. ASME B-flens Y-type filters met prijslijsten bevatten gedetailleerde selectierichtlijnen.
