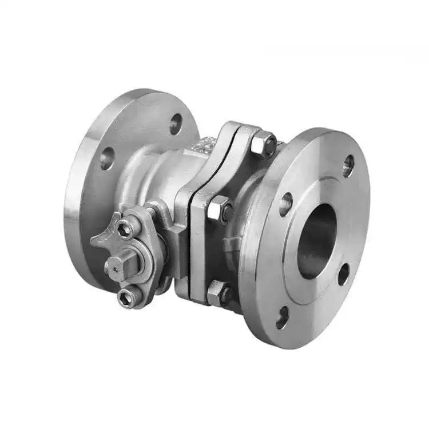

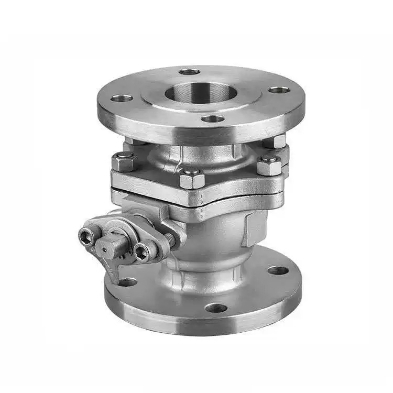

Amerikaanse standaard flenskogelkraan

Werkingsprincipe

De mediastroom wordt geregeld door de bal 90° te draaien.

In het midden van de bal bevindt zich een doorgaand gat met dezelfde diameter als de buis. Wanneer de hendel of actuator de kogel 90° draait totdat het doorgaande gat op één lijn ligt met de as van de buis, stroomt het medium vrij en zonder obstructie, is de klep volledig open en is de stromingsweerstand bijna nul. Wanneer de kogel nog eens 90° draait totdat het doorvoergat loodrecht op de buis staat, blokkeert het massieve bolvormige oppervlak de doorgang volledig, sluit de klep en wordt een betrouwbare afsluiting bereikt.

De American Standard Flanged Ball Valve heeft een bidirectioneel afdichtingsontwerp, waardoor de media vanuit elke richting kunnen binnenkomen zonder beperkingen in de stroomrichting. Zachte afdichtingen (PTFE/PPL) zorgen voor nul lekkage, terwijl harde afdichtingen geschikt zijn voor hoge temperaturen en hoge druk. De klepsteel is voorzien van een anti-blowout-structuur om veiligheid en betrouwbaarheid onder hoge druk te garanderen. Shenchi ASME standaard flenskogelkranen worden strikt volgens API 608-normen vervaardigd en bieden een snelle bediening en strakke afdichting, waardoor ze ideale afsluiters zijn voor ASME-standaard pijpleidingen in de olie-, chemische en aardgasindustrie.

Productparameters

Productnaam: Amerikaanse standaard flenskogelkraan	specificaties: (1/8"-4") DN6-DN100
Nominale druk: PN16	Lichaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M) Lichaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Normen: ANSI, BS, DIN, ISO, JIS	Toepasselijke temperatuur: -20℃ ~ +150℃ (normaal), tot +350℃ (hoge temperatuur), tot -196℃ (lage temperatuur)
Intern metaalmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Gemiddelde temperatuur: hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
Bedieningsmethode: Manua	Afdichtingen: EPDM, PPL
Aansluitmethode: Flensaansluiting	Toepassingen: Water, lucht, gas, olie, vloeistoffen, enz.
Herkomst: ChinaHerkomst: ChinaHerkomst: ChinaHerkomst: China	Voorbeeld: monsters beschikbaar

Kernstructuur en ontwerphoogtepunten

De hoogwaardige Amerikaanse standaard flenskogelkranen van Shenchi hebben een kernstructuur die het kleplichaam, de kogel, de steel en de zittingafdichtingen omvat. De bal kan een zwevend kogelontwerp zijn (DN50 en lager) of een vast kogelontwerp (DN50 en hoger). Het doorlopende gat van de kogel komt overeen met de binnendiameter van de buis, wat resulteert in een bijna nul stromingsweerstand wanneer deze volledig open is. Een anti-blowout-structuur voor de steel voorkomt dat de steel onder hoge druk naar buiten vliegt. Een antistatisch apparaat zorgt voor geleiding tussen de bal en de steel, waardoor de opbouw van statische elektriciteit wordt voorkomen. Voor ASME-flenskogelkranen met beschikbare offertes biedt Shenchi gedetailleerde technische parametertabellen om nauwkeurige modelselectie en budgetberekening voor klanten te vergemakkelijken.
