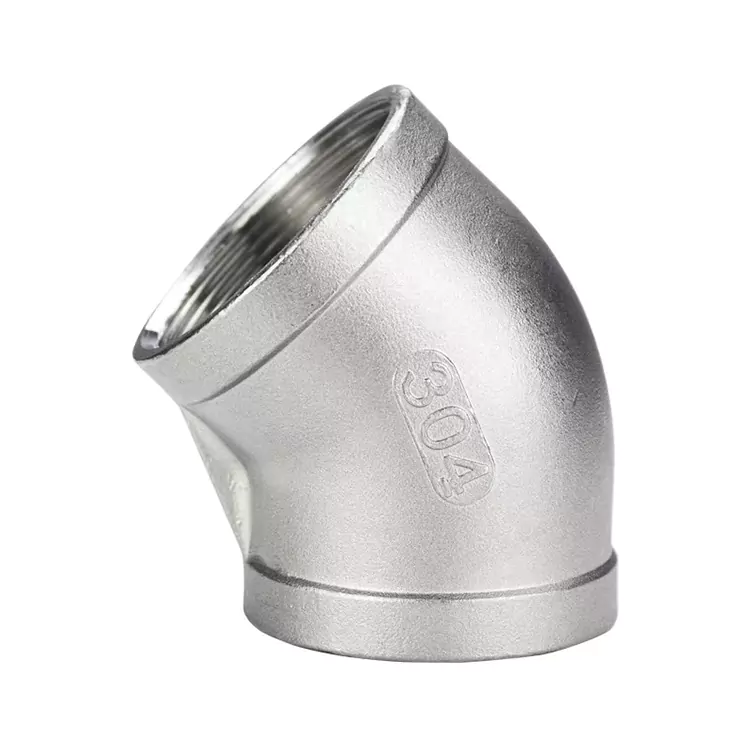

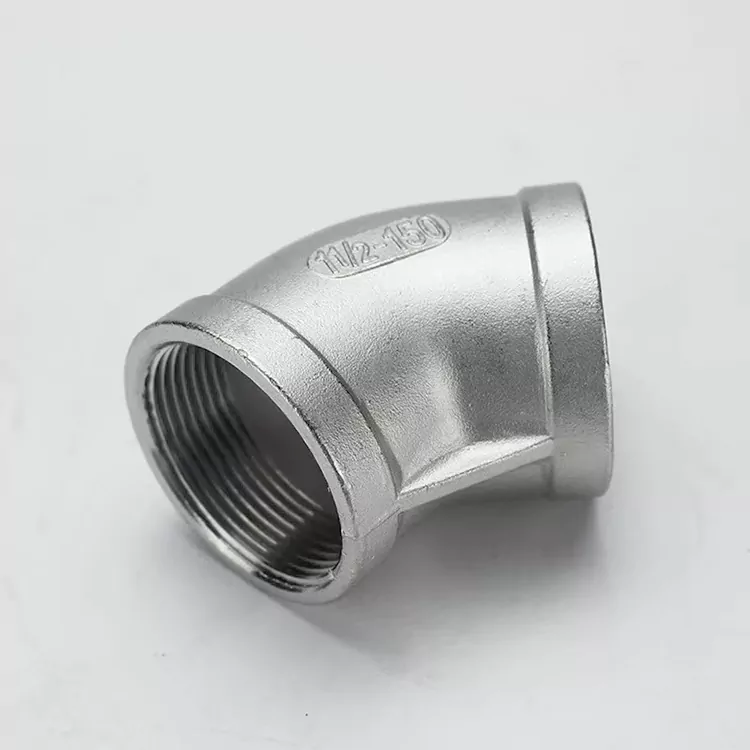

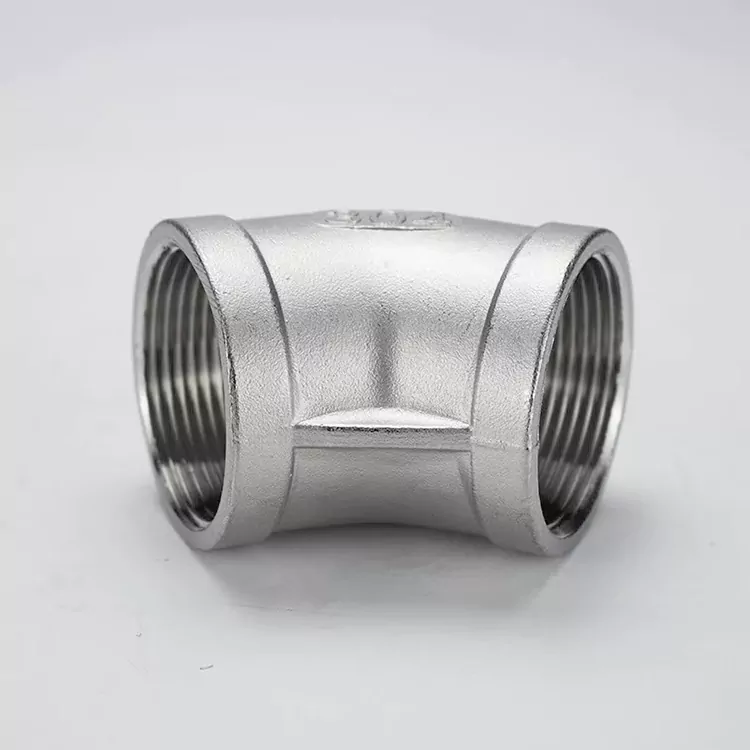

Elleboog met binnendraad van 45 graden

Vergelijkende voordelen

Shenchi biedt hot-selling 45 graden binnendraad-elleboog- en buitendraad-elleboogfittingen om aan verschillende vereisten voor pijpleidingaansluitingen te voldoen.

Het ontwerp met een kleine hoek van 45° vermindert de vloeistofweerstand en het drukverlies aanzienlijk, waardoor de algehele transmissie-efficiëntie wordt verbeterd.

· Uitvoering met binnendraad: binnendraad aan beide uiteinden voor nauwkeurige aansluiting op buizen met buitendraad

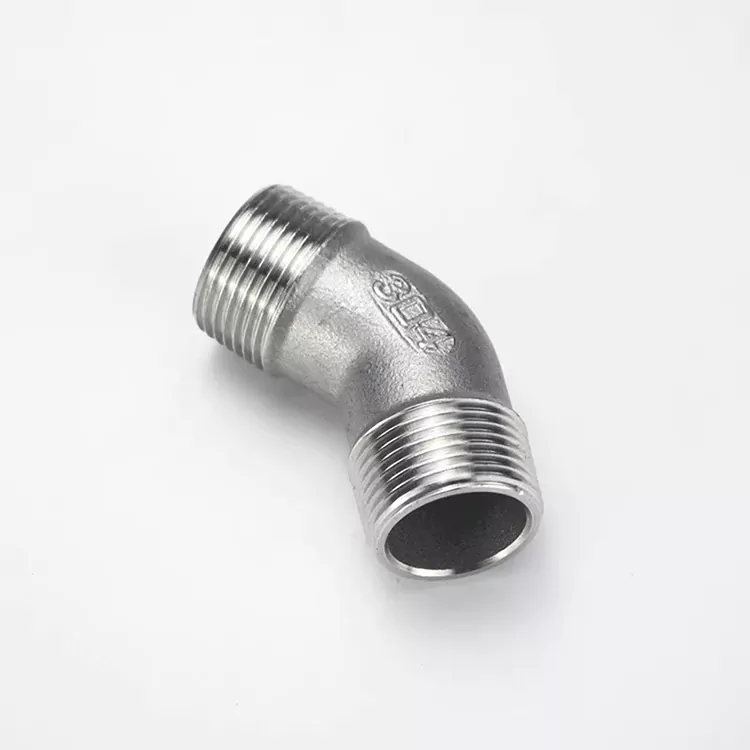

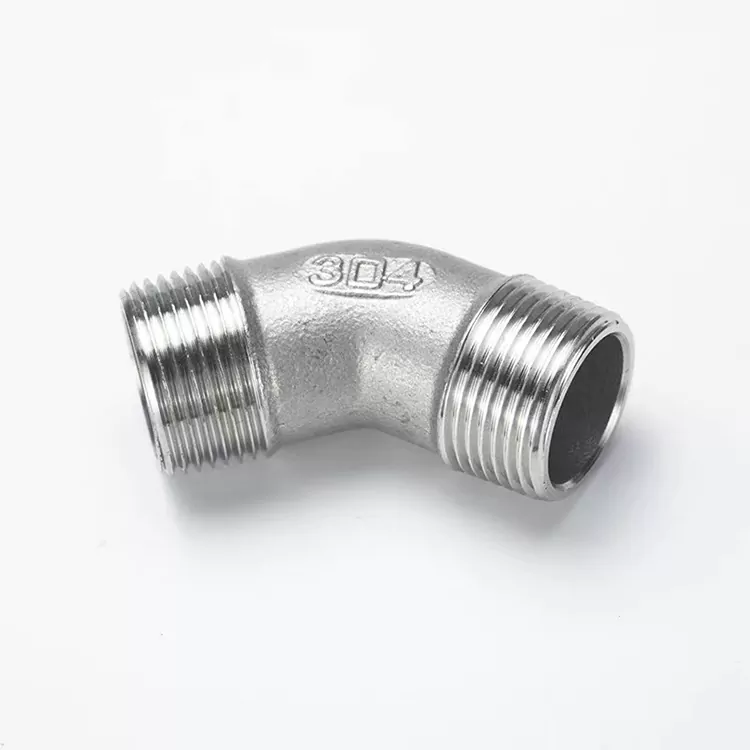

· Versie met buitendraad: externe schroefdraad aan beide uiteinden voor directe installatie zonder lassen

Beide versies zijn vervaardigd uit hoogwaardig messing of roestvrij staal door middel van nauwkeurig smeden uit één stuk. Ze worden veel gebruikt in HVAC-systemen, gastransmissie, hydraulische systemen, sprinklernetwerken en industriële watertoevoer- en afvoersystemen. Kant-en-klare voorraad zorgt voor een snelle levering en plug-and-play installatie.

Productparameters

Installatierichtlijnen

Een juiste installatie van de 45 graden binnendraadelleboog is van cruciaal belang voor de afdichtingsprestaties en levensduur:

· Draadvoorbereiding: zorg ervoor dat de interne schroefdraden schoon zijn en vrij van vuil of olie voordat u ze installeert

· Afdichtingsmateriaal: Gebruik PTFE-tape (3-5 lagen) gewikkeld in dezelfde richting als het aandraaien, of breng schroefdraadafdichtmiddel aan

· Koppelcontrole: Draai het fittinglichaam met een sleutel vast totdat u stevige weerstand voelt; vermijd te strak aandraaien om schade aan de schroefdraad te voorkomen

· Hoekuitlijning: Controleer vóór installatie of de richting van 45° overeenkomt met de lay-out van de pijpleiding om spanningsvervorming te voorkomen

· Druktesten: Voer een systeemdruktest uit na installatie om te controleren op lekkage

· Herbruikbaar ontwerp: schroefdraadverbinding ondersteunt herhaalde demontage; alleen afdichtingsmateriaal moet tijdens onderhoud worden vervangen

Een juiste installatie garandeert langdurige lekvrije prestaties, zelfs bij gebruik van kosteneffectieve elleboogfittingen met 45 graden binnendraad.

Premium roestvrij staal materiaal

De 45 graden binnendraadelleboog is vervaardigd uit hoogwaardig roestvrij staal voor veeleisende toepassingen:

· Materiaalkwaliteiten: 304 of 316L roestvrij staal met hoog chroom- en nikkelgehalte voor superieure corrosieweerstand

· Corrosiebestendigheid: 316L bevat molybdeen, ideaal voor zeewater, chemische media en chlorideomgevingen

· Temperatuurbestendigheid: Geschikt voor stoom op hoge temperatuur en cryogene omstandigheden bij lage temperatuur

Kernprestatievoordelen

Het belangrijkste voordeel van de 45 graden binnendraadelleboog ligt in de combinatie van lage stromingsweerstand en nauwkeurige schroefdraadafdichting:

· 45° ontwerp met lage hoek: Vergeleken met 90° ellebogen, vermindert de stromingsweerstand met ongeveer 30%, waardoor turbulentie en drukverlies worden geminimaliseerd

· Soepel stroompad: intern kanaal geoptimaliseerd voor vloeistofdynamica, vrij van bramen en dode zones

· Precisieschroefdraden: Volledig compatibel met de internationale NPT/BSPT-normen voor strakke, nauwkeurige aansluiting

· Lekvrije afdichting: Werkt met PTFE-tape en vormt een betrouwbaar afdichtingssysteem voor gassen en vloeistoffen

· Hoge drukbestendigheid: het versterkte wandontwerp ondersteunt PN16-PN25-drukwaarden voor industriële toepassingen
